Basslock® MP Louver

Griglia acustica ad alte prestazioni per impianti tecnici e industriali

Il sistema acustico BASSLOCK® MP LOUVER è una griglia acustica ad alte prestazioni in grado di raggiungere attenuazioni fino a 25–35 dB nella gamma 40–250 Hz, una delle più critiche negli impianti HVAC e di ventilazione. È stato sviluppato per l’integrazione nei sistemi HVAC, consentendo di compatibilizzare in modo efficace il passaggio dell’aria con un elevato controllo delle emissioni sonore. Il suo design è orientato all’utilizzo come presa o espulsione d’aria in installazioni tecniche, quali gruppi frigoriferi, torri evaporative, rooftop, unità di trattamento aria e sistemi di ventilazione o estrazione, dove le soluzioni convenzionali risultano insufficienti rispetto a emissioni acustiche complesse. A differenza delle griglie tradizionali, il sistema BASSLOCK® MP LOUVER è stato ottimizzato per offrire un’elevata attenuazione acustica senza introdurre cambi di direzione del flusso d’aria, mantenendo un comportamento aerodinamico stabile ed efficiente. Inoltre, il sistema si basa su un principio fisico di controllo acustico tramite geometria, senza ricorrere a materiali fonoassorbenti convenzionali, il che implica:

Assenza di elementi fibrosi o degradabili nel tempo.
Stabilità delle prestazioni acustiche durante tutta la vita utile del sistema.
Funzionamento non dipendente da meccanismi dissipativi per assorbimento.

Grazie al suo design, il sistema consente:

Raggiungere elevati livelli di attenuazione alle basse frequenze, dove si concentra la maggior parte dell’energia acustica delle apparecchiature HVAC.
Attenuare in modo globale il rumore, incluse le componenti tonali dominanti.
Funzionare come una griglia acustica reale, combinando zone attive di attenuazione con aree di passaggio dell’aria.
Ridurre le emissioni sonore verso l’esterno, facilitando il rispetto normativo in ambienti sensibili.

Specifiche tecniche

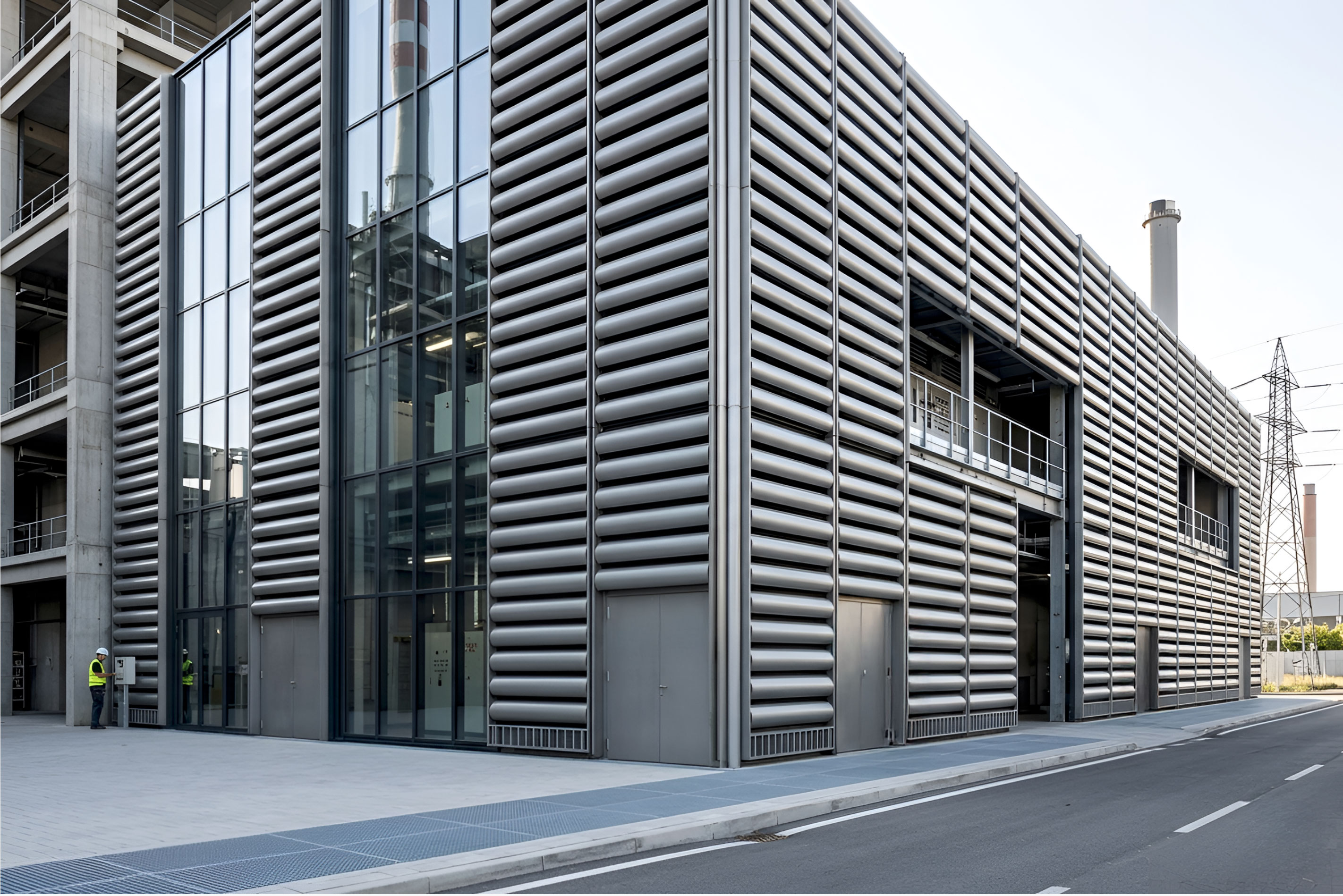

Il sistema BASSLOCK® MP LOUVER è stato progettato per offrire un’elevata versatilità costruttiva ed estetica, permettendo la sua integrazione sia in ambienti industriali esigenti sia in soluzioni architettoniche visibili, come facciate tecniche o sistemi di chiusura. Questa flessibilità risulta fondamentale nelle applicazioni in cui la griglia acustica diventa parte del progetto architettonico, senza compromettere elevate prestazioni acustiche e aerodinamiche.

Materiali di fabbricazione disponibili

Acciaio zincato: soluzione robusta ed economica, con elevata resistenza meccanica.
Magnelis® (ArcelorMittal): lega metallica ad alta durabilità con resistenza alla corrosione da 3 a 10 volte superiore rispetto alla zincatura convenzionale.
Alluminio: ideale per strutture leggere o ambienti con elevata esigenza di resistenza alla corrosione.
Acciaio inox: raccomandato per condizioni severe (umidità, salinità o esposizione continua).
Legno tecnico trattato: opzione orientata all’integrazione architettonica (DA CONFERMARE DAL PRODUTTORE).

Dimensioni e pesi

La griglia acustica BASSLOCK® MP LOUVER è sviluppata secondo un concetto completamente configurabile, che consente di adattare la geometria alle esigenze specifiche di ogni installazione, sia dal punto di vista acustico che aerodinamico. In ambienti urbani o sensibili, specialmente su coperture e facciate tecniche, i vincoli normativi sono determinati principalmente dalla presenza di basse frequenze e componenti tonali, che penalizzano il livello sonoro complessivo. In questo contesto, il progetto deve risolvere simultaneamente tre variabili:
Attenuazione acustica, portata d’aria e perdita di carico. Il sistema BASSLOCK® MP LOUVER permette di definire:

Dimensioni del modulo (larghezza e altezza).
Profondità del sistema.
Percentuale di area libera.
Geometria interna di attenuazione.
Materiali e finiture.

Esempio di configurazione di riferimento

Larghezza: 200 mm
Profondità: 600 mm
Passaggio libero dell’aria: 50 mm
Peso: 67 kg/m²

Questa configurazione è orientata a ottenere un’elevata attenuazione alle basse frequenze, mantenendo allo stesso tempo un flusso d’aria diretto e una bassa perdita di carico, il che rende il sistema BASSLOCK® MP LOUVER una soluzione particolarmente adatta per prese e scarichi d’aria negli impianti HVAC.

Settori di applicazione

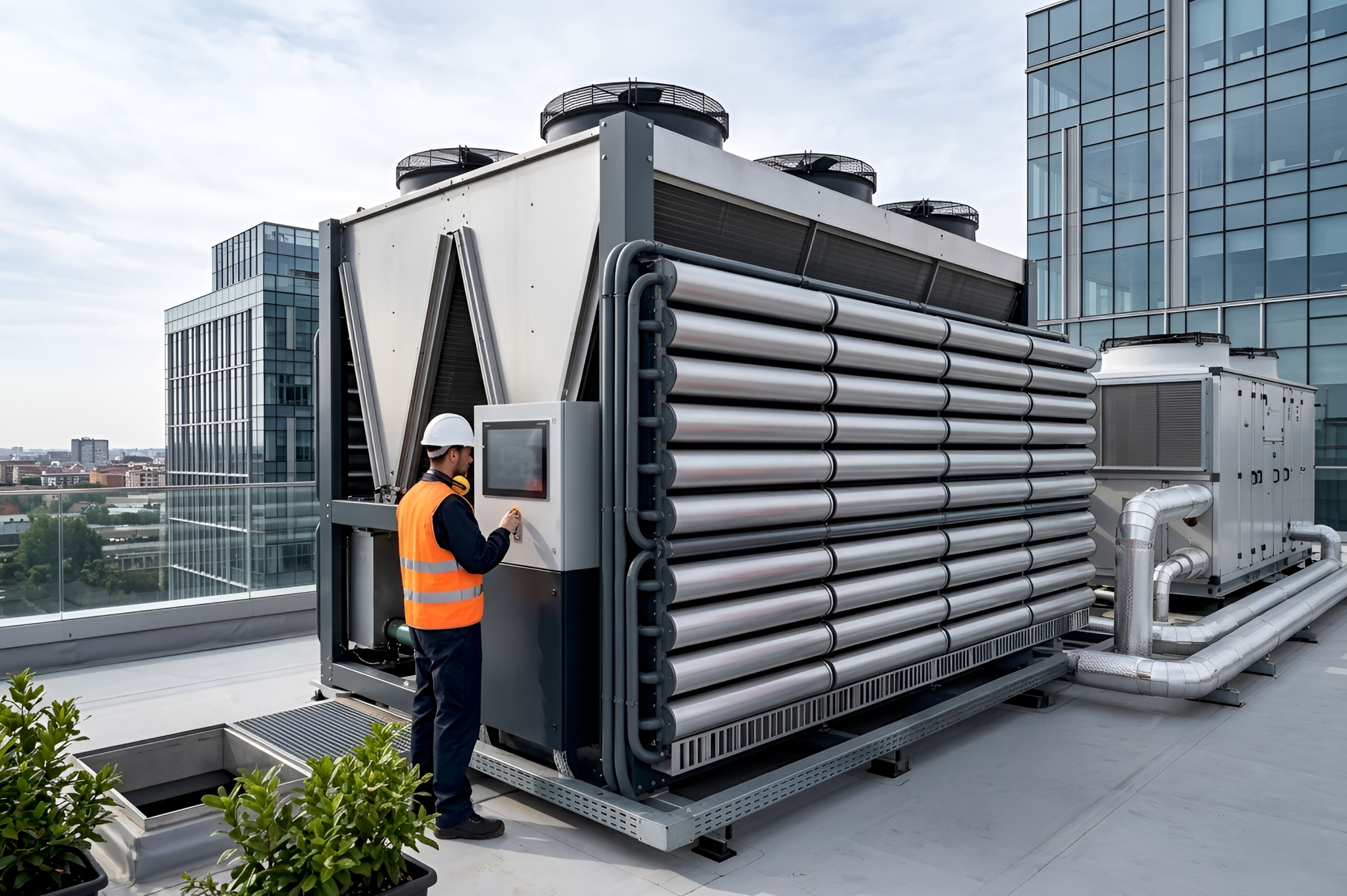

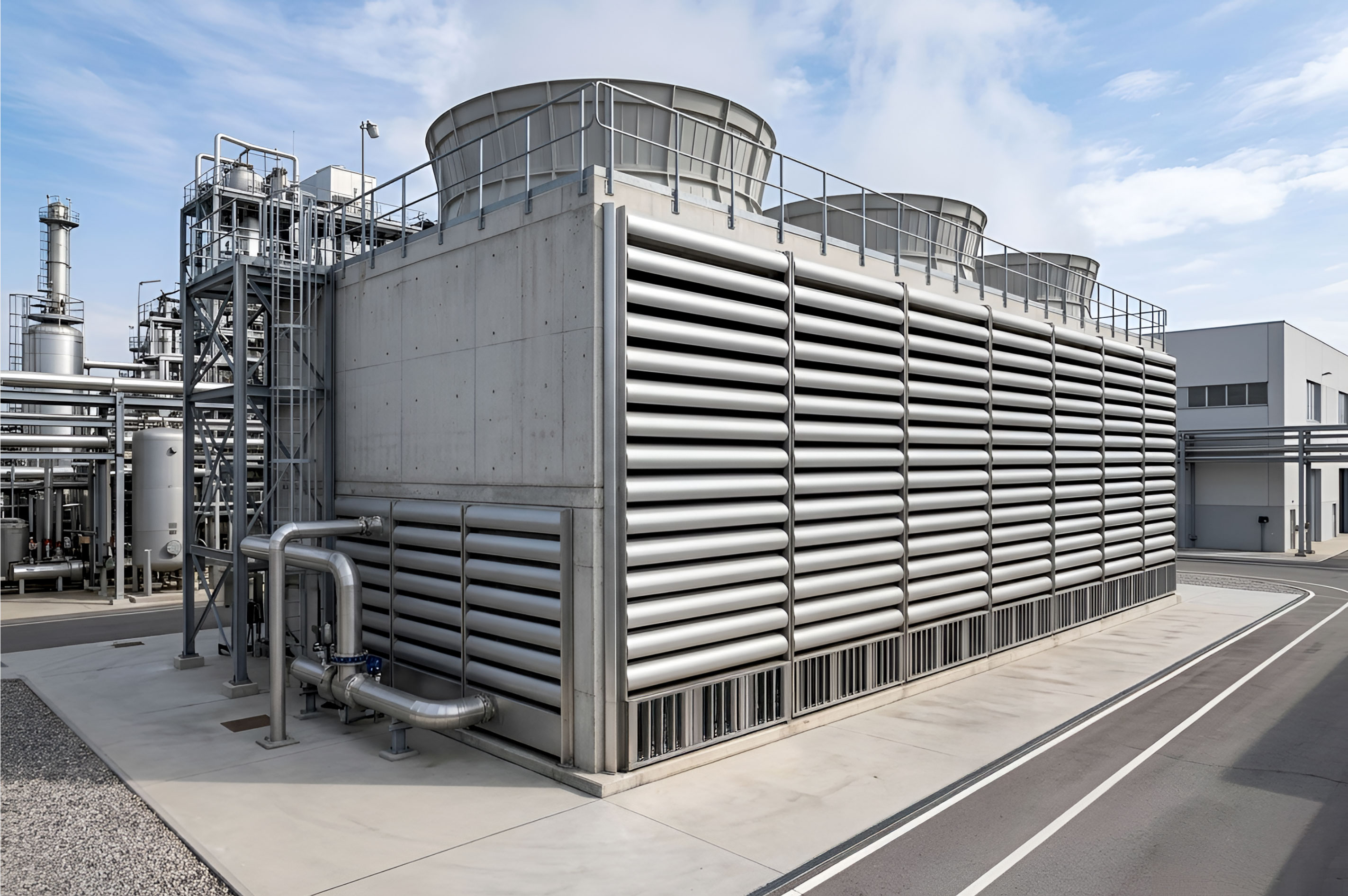

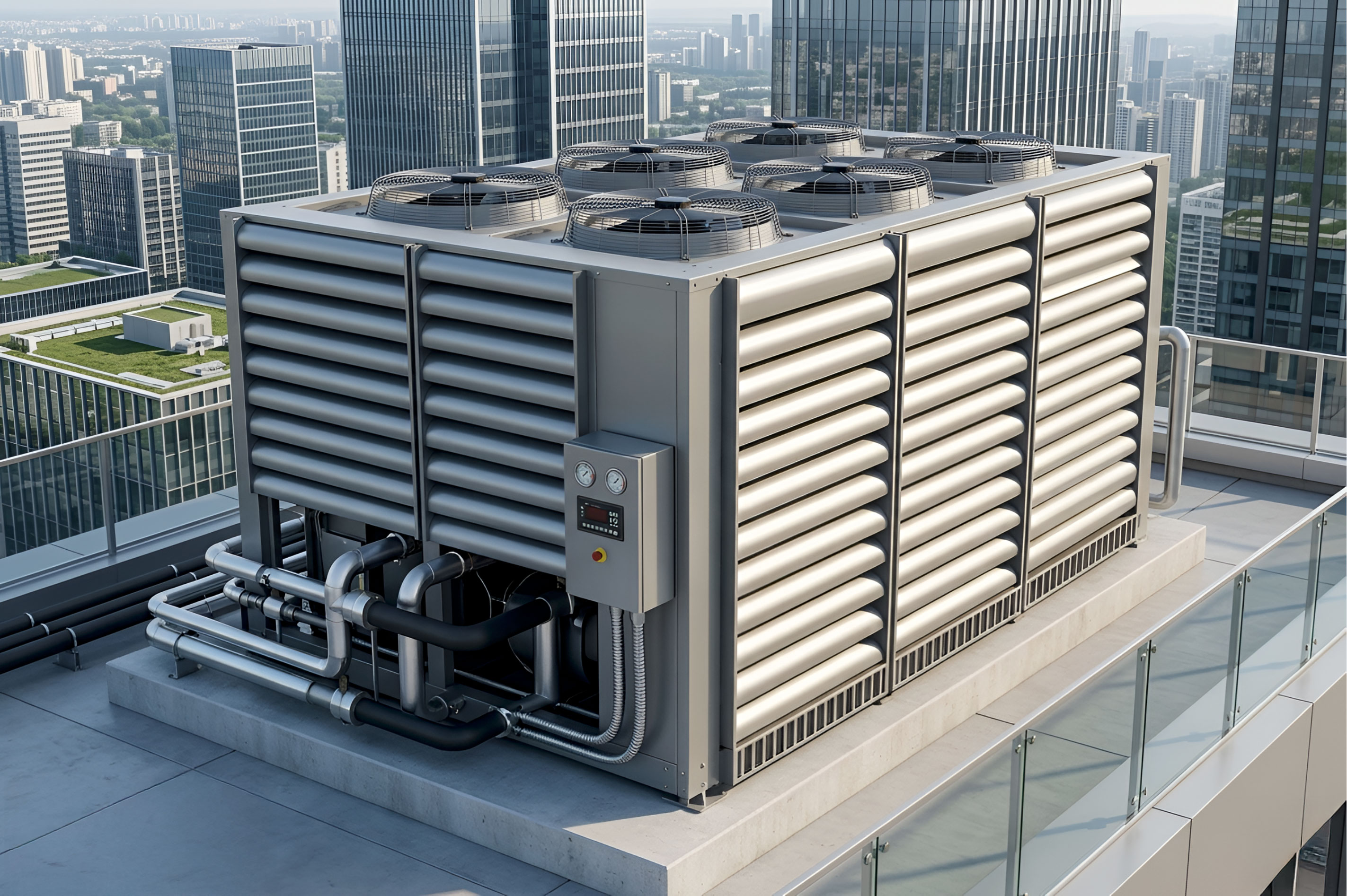

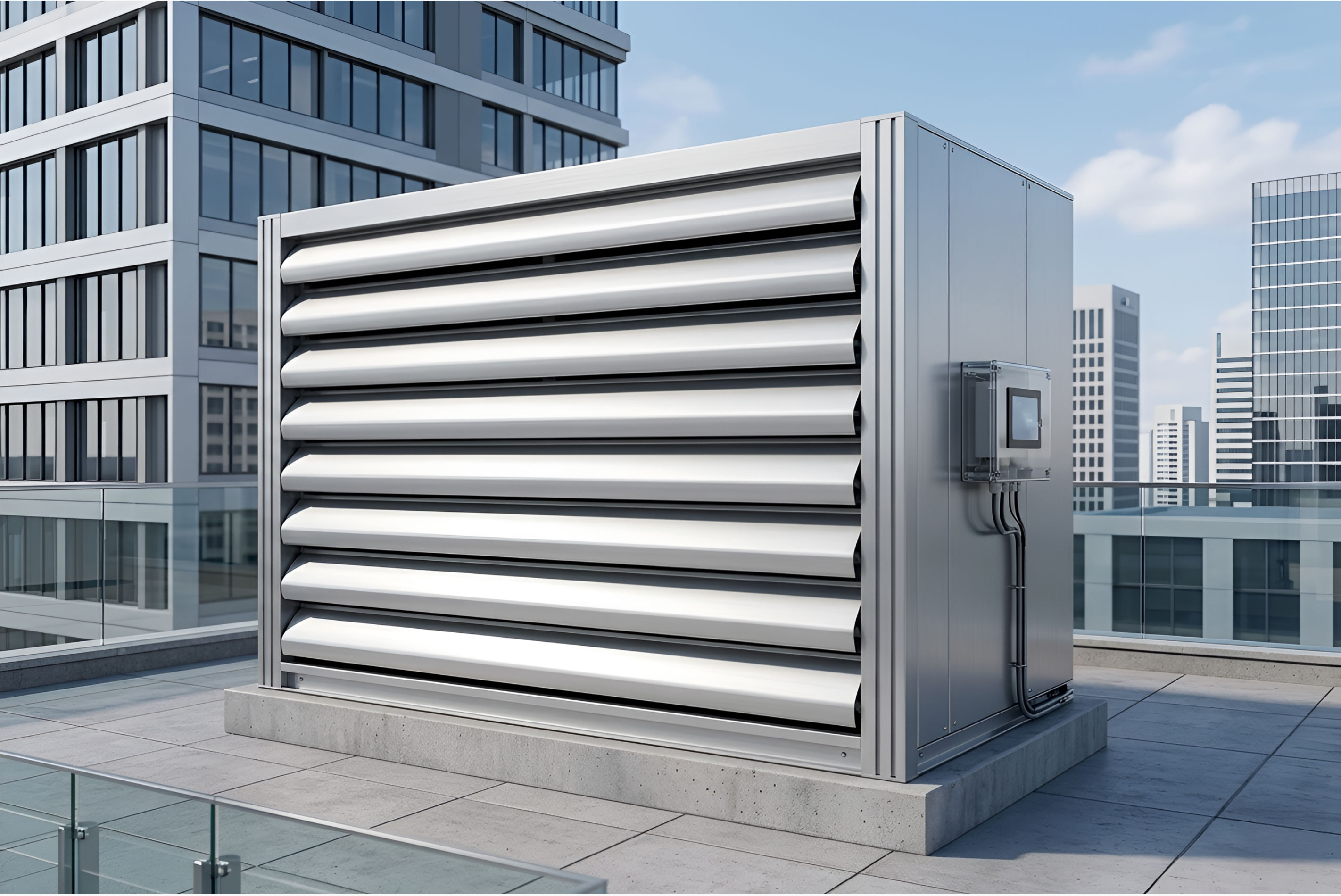

Questo rende il sistema BASSLOCK® MP LOUVER una soluzione particolarmente efficace per l’applicazione come presa acustica o griglia acustica, nelle installazioni in cui è necessario mantenere la ventilazione del sistema senza rinunciare a elevate prestazioni acustiche. Grazie alla sua configurazione ottimizzata, il sistema agisce efficacemente sulle emissioni tipiche delle apparecchiature HVAC, come gruppi frigoriferi, torri evaporative o sistemi di estrazione, riducendone l’impatto acustico senza influenzare il funzionamento né le condizioni operative dell’impianto.
